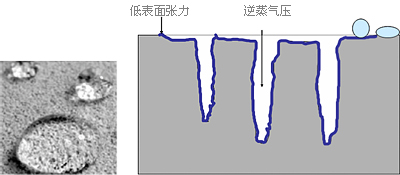

有機(jī)硅產(chǎn)品的基本結(jié)構(gòu)單元 (即主鏈) 是由硅—氧鏈節(jié)構(gòu)成的,側(cè)鏈則通過硅原子與其他各種有機(jī)基團(tuán)相連.因此,在有機(jī)硅產(chǎn)品的結(jié)構(gòu)中既含有“有機(jī)基團(tuán)”,又含有“無機(jī)結(jié)構(gòu)”,這種特殊的組成和分子結(jié)構(gòu)使它集有機(jī)物的特性與無機(jī)物的功能于一身,具有耐高低溫、耐氣候老化、電氣絕緣、耐臭氧、憎水、難燃、無毒無腐蝕和生理惰性等許多優(yōu)異性能,有的品種還具有耐油、耐溶劑、耐輻照的性能.與其他高分子材料相比,有機(jī)硅產(chǎn)品的最突出性能是優(yōu)良的耐溫特性、介電性、耐候性、生理惰性和低表面張力.1、耐溫特性 一般的高分子材料大多是以碳--碳 (C－C) 鍵為主鏈結(jié)構(gòu)的,如塑料、橡膠、化學(xué)纖維等,而有機(jī)硅產(chǎn)品是以硅--氧 (Si-O) 鍵為主鏈結(jié)構(gòu)的,C－C健的健能為82．6千卡/克分子,Si-O鍵的鍵能在有機(jī)硅中為 121千卡/克分子,所以有機(jī)硅產(chǎn)品的熱穩(wěn)定性高,高溫下 (或輻射照射) 分子的化學(xué)鍵不斷裂、不分解.有機(jī)硅不但可耐高溫,而且也耐低溫,可在一個(gè)很寬的溫度范圍內(nèi)使用.無論是化學(xué)性能還是物理機(jī)械性能,隨溫度的變化都很小,這也與有機(jī)硅的分子是易撓曲的螺旋結(jié)構(gòu)有關(guān). 2、耐候性有機(jī)硅產(chǎn)品的主鍵為-Si-O-,無雙鍵存在,因此不易被紫外光和臭氧所分解.在有機(jī)硅產(chǎn)品中,Si-O鍵的鍵長度大約為C－C健的鏈長度的一倍半.鏈長度較長使有機(jī)硅具有比其他高分子材料更好的熱穩(wěn)定性以及耐輻照和耐候能力.有機(jī)硅中自然環(huán)境下的使用壽命可達(dá)幾十年. 3、電氣絕緣性能 有機(jī)硅產(chǎn)品都具有良好的電絕緣性能,其介電損耗、耐電壓、耐電弧、耐電暈、體積 電阻系數(shù)和表面電阻系數(shù)等均在絕緣材料中名列前茅,而且它們的電氣性能受溫度和頻率的影響很小.因此,它們是一種穩(wěn)定的電絕緣材料,被廣泛應(yīng)用于電子、電氣工業(yè)上.有機(jī)硅除了具有優(yōu)良的耐熱性外,還具有優(yōu)異的拒水性,這是電氣設(shè)備在濕態(tài)條件下使用具有高可靠性的保障.4、生理惰性 聚硅氧烷類化合物是已知的最無活性的化合物中的一種,它們十分耐生物老化,與動(dòng)物機(jī)體無排異反應(yīng),并具有較好的抗凝血性能.5、低表面張力和低表面能有機(jī)硅的主鏈?zhǔn)秩犴?/span>,這種優(yōu)異的柔順性起因于基本的幾何分子構(gòu)形.由于其分子間的作用力比碳?xì)浠衔镆醯枚?/span>,因此,比同分子量的碳?xì)浠衔镎扯鹊?/span>,表面張力弱,表面能小,成膜能力強(qiáng).這種低表面張力和低表面能是它獲得多方面應(yīng)用的主要原因,疏水、消泡、泡沫穩(wěn)定、防粘、潤滑、上光等各項(xiàng)優(yōu)異性能. 6、具有可呼吸性有機(jī)硅材料滲透基材后,通過與羥基的化學(xué)鍵合作用,形成一定深度的斥水層,但是它并不影響水氣從基材內(nèi)部向外運(yùn)動(dòng),我們稱之為可呼吸性.由于有機(jī)硅具有這一優(yōu)點(diǎn),因此它大大增加、延長了防水保護(hù)層的耐久性,這是覆蓋特點(diǎn)的涂料類產(chǎn)品所不具備的.從以下圖片可看出不具備可呼吸性涂料類產(chǎn)品的缺憾.
7、在各領(lǐng)域的應(yīng)用有機(jī)硅防水材料,具有耐久性長、不改變基材外觀、色澤的特點(diǎn),因此在混凝土結(jié)構(gòu)的耐化學(xué)物質(zhì)、抗氯離子侵蝕、抗凍融破壞、裂縫、混凝土碳化、堿一集料反映等方面；在石材養(yǎng)護(hù)、木材防水、干混 (干粉) 砂漿、涂料、石膏制品、防泛堿 (返堿) 、抗污自潔等方面均有良好應(yīng)用.從形態(tài)可分為水基 (含乳液型) 、溶劑 (油性) 型、膏狀、粉末等.
北京筑寶公司進(jìn)口美國原裝有機(jī)硅產(chǎn)品,為大家提供產(chǎn)品及技術(shù)支持.
采用硅烷浸漬方法對(duì)混凝土進(jìn)行防腐處理的使用技術(shù)說明
人類科技發(fā)展日新月異，大量摩天大廈、高速公路、立交橋、港口碼頭、機(jī)場(chǎng)、大壩、污水處理廠等建筑不斷涌現(xiàn)，鋼筋混凝土材料已逐漸成為應(yīng)用最大、使用范圍最廣的材料。目前，全世界水泥產(chǎn)量達(dá)15億噸以上，我國水泥年產(chǎn)量也已經(jīng)達(dá)到5億噸以上。因此，混凝土的使用壽命越來越受到技術(shù)人員的關(guān)注。據(jù)相關(guān)資料統(tǒng)計(jì)顯示，普通混凝土的壽命約70年，預(yù)制鋼筋混凝土的平均壽命為40-70年，而實(shí)際上混凝土結(jié)構(gòu)的壽命遠(yuǎn)沒有這么長，每年都有大量建筑物要進(jìn)行維修、改造、翻新。我國相關(guān)部門在1981年調(diào)查了18座使用了7-25年的海港混凝土碼頭，其中因氯離子、凍融等原因遭到破壞的占80%；根據(jù)鐵道部的統(tǒng)計(jì)報(bào)道，我國現(xiàn)有鐵路橋10000多孔，其中因氯離子、凍融等原因遭到破壞的有6000多孔；美國相關(guān)部門也曾報(bào)道過，公路系統(tǒng)約有25萬孔橋梁遭受程度不同的損害，今后每年還將有3萬孔加入被損壞的行列。由此可見，水泥混凝土材料給我們帶來安居方便的同時(shí)，本身也暴露出許多問題，這引起有識(shí)之士極大關(guān)注和重視。國內(nèi)外大量破壞實(shí)驗(yàn)和使用實(shí)例證明: 在設(shè)計(jì)強(qiáng)度足夠的情況下，混凝土結(jié)構(gòu)仍遭到嚴(yán)重破壞，主要原因是由于混凝土的使用條件不同，隨著時(shí)間推移混凝土的耐久性不夠而遭到破壞，造成了驚心觸目的自然資源和巨額維修、重建的資金浪費(fèi)。由于歷史的原因，我國目前現(xiàn)狀是混凝土結(jié)構(gòu)“按強(qiáng)度設(shè)計(jì)”而不是“按服務(wù)年限或耐久性設(shè)計(jì)”，這更引起了專家、學(xué)者和廣大用戶的深切擔(dān)憂。因此，有專家預(yù)言中國目前進(jìn)行的大規(guī)模建設(shè)高潮還可延續(xù)20年，如果我們繼續(xù)現(xiàn)在的做法而不注重混凝土耐久性的問題，很快就會(huì)有“大修20年”的高潮出現(xiàn)。所以，為了使混凝土結(jié)構(gòu)壽命更長，積極引進(jìn)采用新的養(yǎng)護(hù)技術(shù)作為必要的輔助手段，已是非常迫切需要的工作。那么影響混凝土耐久性的主要原因是什么呢？是使用環(huán)境的綜合作用,包括使用過程中的大氣作用,如溫度、濕度、降水、冰凍、正?？諝饨M分 (氧和二氧化碳) 和空氣污染物 (鹽霧、二氧化硫、汽車尾氣) ；還有結(jié)構(gòu)所接觸的土壤和水中含有氯鹽、硫酸鹽、碳酸物質(zhì)的化學(xué)與物理作用；以及人為的作用,如化冰鹽對(duì)寒冷地區(qū)混凝土結(jié)構(gòu)的嚴(yán)重腐蝕作用等.如何解決這一系列難題呢？國內(nèi)外科學(xué)家們研究了很多方法,如混凝土表面涂層、混凝土表面硅烷浸澤、環(huán)氧涂層鋼筋、鋼筋阻銹劑等,其中混凝土表面硅烷浸澤是一種技術(shù)成熟、施工操作簡單、性價(jià)比優(yōu)良的方法.北京筑寶公司引進(jìn)美國道康寧公司先進(jìn)技術(shù)、工藝和原料,結(jié)合國內(nèi)現(xiàn)澆和預(yù)制混凝土特點(diǎn)開發(fā)出硅烷浸漬方法對(duì)混凝土進(jìn)行防腐處理,成功地解決了鋼筋混凝土結(jié)構(gòu)在制作和使用中的保護(hù)難題.硅烷浸漬方法內(nèi)含筑寶 公司研制的高滲透保護(hù)因子,其特殊的小分子結(jié)構(gòu)能穿透混凝土的表面,滲透到混凝土內(nèi)部2到6個(gè)毫米并與之形成牢固的保護(hù)層,從而大大提高了混凝土制品的防水性和綜合性能. 什么是硅烷浸漬方法:硅烷浸漬方法是采用硅烷類的產(chǎn)品,主要成份為高純度的異丁基三乙氧基硅烷及其化合物,是一種得到了國家混凝土行業(yè)防腐規(guī)范推薦的硅烷品種.它能與保護(hù)基底產(chǎn)生化學(xué)反應(yīng),深層滲透并產(chǎn)生防水、防氯離子的性能.經(jīng)保護(hù)的基材具有良好的斥水性,并保留其原有的外觀.硅烷浸漬方法的保護(hù)原理:
此項(xiàng)技術(shù)是利用硅烷特殊的小分子結(jié)構(gòu),使其穿透混凝土的表面,滲透到混凝土內(nèi)部幾個(gè)到十幾個(gè)毫米,與暴露在酸性和堿性環(huán)境中的空氣及基底中的水分產(chǎn)生化學(xué)反應(yīng),生成羥基團(tuán).這些羥基團(tuán)將與基材和其本身產(chǎn)生膠連、堆積,結(jié)合在毛細(xì)孔的內(nèi)壁,形成牢固的保護(hù)層,從而大大提高了混凝土結(jié)構(gòu)的防水性和綜合性能.特別是在堿性環(huán)境,如澆制不久的混凝土?xí)碳ぴ摲磻?yīng)并加速保護(hù)層的形成.硅烷浸漬方法技術(shù)指標(biāo):1、經(jīng)測(cè)試在C50的混凝土上吸水降低率為90%.2、經(jīng)測(cè)試在C50的混凝土上平均可滲透到4MM.3、經(jīng)測(cè)試在C50的混凝土上氯化物平均降低率為90%.4、初期固化時(shí)間為0.5小時(shí),穩(wěn)定固化時(shí)間為4小時(shí),最終固化時(shí)間為10小時(shí)以上. 硅烷浸漬方法特點(diǎn):1．環(huán)保型產(chǎn)品,無毒無害.2．具有超強(qiáng)的防水性和優(yōu)異的表面凝珠效果.3．保護(hù)效果穩(wěn)定,長期抗氯離子腐蝕,保護(hù)期可達(dá)20年以上.4．滲透力強(qiáng),在C50和以上的混凝土可輕松滲透.5．高堿性,新混凝土效果優(yōu)異.6．有很好的熱穩(wěn)定性和惰性,長期耐紫外線照射.7．不會(huì)改變混凝土的外觀且不易沾贓污.8．操作簡便對(duì)基底要求不高. 應(yīng)用范圍:廣泛應(yīng)用于各類鋼筋混凝土結(jié)構(gòu)中,特別適用于在惡劣環(huán)境中使用的高標(biāo)號(hào)混凝土結(jié)構(gòu),如海港碼頭,受鹽霧、化冰鹽侵蝕的公路、立交橋、電線桿,溫差極大的高原地區(qū)等.硅烷浸漬方法在海港碼頭、立交橋等結(jié)構(gòu)上的應(yīng)用:鋼筋銹蝕引起的腐蝕破壞主要是各種原材料夾進(jìn)混凝土中以及海水中的氯離子不斷滲入到達(dá)鋼筋周圍,當(dāng)氯離子含量達(dá)到某一臨界值時(shí),鋼筋的鈍化膜開始破壞,喪失對(duì)鋼筋的保護(hù)作用,從而引起鋼筋腐蝕,削減其有效斷面,并引起膨漲,破壞混凝土保護(hù)層形成惡性循環(huán),加速結(jié)構(gòu)的破壞.因此,在鋼筋周圍氯離子含量尚低,還未引起鋼筋破壞前,對(duì)新建混凝土結(jié)構(gòu)采取措施,防患于未然,就能起到事半功倍的效果.海港碼頭、立交橋等結(jié)構(gòu)的使用環(huán)境非常惡劣且具有典型代表性,包括結(jié)構(gòu)使用過程中的大氣作用如溫度、濕度、降水、冰凍、正?？諝饨M分 (氧和二氧化碳) 和空氣污染物 (鹽霧、二氧化硫、汽車尾氣) ,以及結(jié)構(gòu)所接觸的土體與水體含有氯化鹽、硫酸鹽、碳酸物質(zhì)的化學(xué)與物理作用,還有化冰鹽對(duì)寒冷地區(qū)混凝土結(jié)構(gòu)的嚴(yán)重腐蝕作用.海港工程混凝土結(jié)構(gòu)是最容易出現(xiàn)病害的,因?yàn)樗?jīng)常與海水接觸并處于潮濕環(huán)境中,氯離子滲入引起鋼筋銹蝕往往導(dǎo)致混凝土結(jié)構(gòu)10—20年就發(fā)生破壞,使用壽命受到嚴(yán)重威脅.所以鋼筋銹蝕是導(dǎo)致混凝土結(jié)構(gòu)破壞的最主要原因.根據(jù)我國有保護(hù)的海港調(diào)查分析,鋼筋銹蝕最嚴(yán)重部位在設(shè)計(jì)高低水位以上1.0M至設(shè)計(jì)高水位以下0.8M的區(qū)段.而終年在水下的部位很少有腐蝕損壞,其它部位介于二者之間,因此港工規(guī)范將混凝土部位劃分為大氣區(qū)、浪濺區(qū)、水位變動(dòng)區(qū)、水下區(qū)四個(gè)階段.綜上所述,浪濺區(qū)、水位變動(dòng)區(qū)是最需要保護(hù)的區(qū)域.在公路道橋的使用中,特別是在北方和鹽堿、沿海地區(qū),化冰鹽、汽車尾氣等惡劣使用環(huán)境都會(huì)對(duì)鋼筋混凝土結(jié)構(gòu)造成致命傷害,特別是橋梁外檐、構(gòu)件連接處、雨水倒流槽、路緣石、橋墩等處,應(yīng)是最需要保護(hù)的區(qū)域. 硅烷浸漬方法與其它保護(hù)方法的比較 混凝土結(jié)構(gòu)耐久性特殊防護(hù)措施主要有以下幾種: 混凝土表面涂層、混凝土表面硅烷浸澤、環(huán)氧涂層、鋼筋阻銹劑.

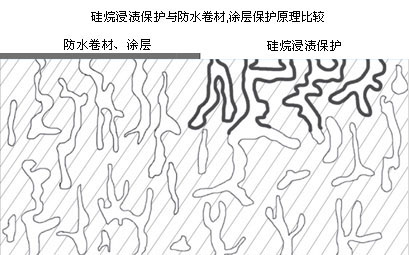

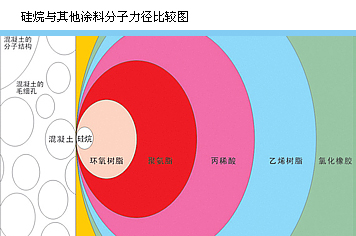

作為混凝土表面的防護(hù)主要是前兩種,那我們把它們做一下比較,混凝土表面涂層主要是采用應(yīng)具有良好的耐堿性、附著性、和耐蝕性的涂料.常用的涂料有,環(huán)氧樹脂、聚氨脂、丙烯酸、氯化橡膠和乙烯樹脂.它是通過在混凝土表面涂刷一定厚度來保護(hù)混凝土結(jié)構(gòu),不受外界有害介質(zhì)的入侵.最需要保護(hù)的區(qū)域,無論是海港的浪濺區(qū)、水位變動(dòng)區(qū),還是公路橋梁的外檐、橋墩等處,都會(huì)因受海浪的飛濺和雨水沖刷,表面常處于潮濕狀態(tài)使得保護(hù)涂料附著難度很大.所以表面環(huán)氧涂層往往達(dá)不到理想的效果,其主要原因與混凝土表面涂刷前處理關(guān)系很大,只有良好的表面處理,才能使涂層達(dá)到最佳效果.混凝土表面硅烷浸澤是通過其特殊小分子結(jié)構(gòu),滲入混凝土毛細(xì)孔壁上數(shù)個(gè)毫米,并與已水化的水泥發(fā)生化學(xué)反應(yīng),從而在毛細(xì)孔壁上形成牢固的憎水屏障,使水分和水分所攜帶的氯化物都難以滲入混凝土,大大提高了混凝土制品的防水性和綜合性能.特別是北京筑寶公司提供的這種硅烷與其它材料相比,在孔隙率較低的高標(biāo)號(hào)混凝土和周圍環(huán)境極其惡劣的橋梁上阻止水和氯化物滲透的效果更加顯著,更加耐久 (可達(dá)20年甚至更長) .這種施工簡便、經(jīng)濟(jì)長效的防腐技術(shù),被成功應(yīng)用于澳大利亞悉尼歌劇院的屋頂、我國鹽田港二期集裝箱碼頭及其約4萬平方米護(hù)岸工程 (在浪濺區(qū)高性能混凝土梁體的側(cè)面和底面上) ,取得了優(yōu)異的效果.硅烷浸漬方法與其它各種保護(hù)材料分子結(jié)構(gòu)尺寸比較混凝土分子的力徑為10000個(gè)埃,硅烷浸漬方法的分子力徑為80個(gè)埃,而大多數(shù)涂料或防水劑分子的力徑多為幾千個(gè)埃.事實(shí)證明,硅烷浸漬方法為小分子結(jié)構(gòu),更易于深層滲透而達(dá)到理想的保護(hù)效果.
依據(jù)圖示,硅烷浸漬方法分子結(jié)構(gòu)尺寸最小,能輕松滲入混凝土結(jié)構(gòu)中.由此可見,對(duì)于鋼筋混凝土結(jié)構(gòu)的養(yǎng)護(hù)采用硅烷浸漬方法是最科學(xué)、最有效的方法.使用方法 1．施工資質(zhì): 只有經(jīng)過北京筑寶公司認(rèn)可的人員方能指導(dǎo)和監(jiān)督施工. 2．環(huán)境要求: 預(yù)計(jì)周圍溫度將低于+5或表干前 (約10小時(shí)) 可能會(huì)下雨、風(fēng)力大于5級(jí)以上、強(qiáng)烈陽光直射時(shí),不要施工.在水位變動(dòng)區(qū),應(yīng)在海水落到最低潮位,混凝土表面看不到水時(shí),再噴涂硅烷,應(yīng)盡量延長噴涂前的干燥期. 3．預(yù)處理: 1) 首先將混凝土表面明顯的破損修補(bǔ)好,表面應(yīng)無松動(dòng)材料.當(dāng)混凝土采用脫膜劑時(shí),應(yīng)通過噴涂實(shí)驗(yàn)確定對(duì)硅烷浸漬方法沒有影響,否則應(yīng)在本品噴涂前將待保護(hù)表面充分處理干凈. 2) 養(yǎng)護(hù)前采用北京筑寶公司的系列清洗劑,將處理面的堿垢和污物徹底清理干凈,并使之基本干燥,再使用硅烷浸漬方法. 3) 本品對(duì)0.2MM以下的裂縫可直接阻止水的滲透. 4．施工: 1) 噴涂硅烷浸漬方法的混凝土齡期應(yīng)不少于28d,或混凝土修補(bǔ)后應(yīng)不少于14d. 2) 混凝土表面溫度應(yīng)在5℃—45℃之間. 3) 采用硅烷浸漬方法時(shí)應(yīng)連續(xù)噴涂,使被涂表面飽和溢流.在立面上,應(yīng)自下而上的噴涂,垂流長度為15-20CM,應(yīng)使被涂表面有5S保持濕潤狀態(tài).每遍噴涂量為250ML/㎡,噴涂兩遍.兩遍之間的間隔時(shí)間為6h. 5) 施工工具可采用密封噴槍、滾筒和刷子.如果使用密封噴槍,應(yīng)注意噴槍的壓力不能超過60～70KPa并防止水進(jìn)入設(shè)備的任何部位. 實(shí)際檢測(cè)方法1．吸水降低率: 應(yīng)在最后一次噴涂后至少7d,鉆取直徑約50MM、深度為40 5MM的芯樣. 使用“稱重法”測(cè)量吸水降低率.2．硅烷滲透深度: 應(yīng)在最后一次噴涂后至少7d,鉆取直徑約50MM、深度為40 5MM的芯樣.使用“染料指示法”測(cè)量滲透深度.3．離子吸收降低率: : 應(yīng)在最后一次噴涂后至少7d,鉆取芯樣.按現(xiàn)行行業(yè)標(biāo)準(zhǔn) (水運(yùn)工程混凝土實(shí)驗(yàn)規(guī)程) 的“混凝土酸溶性氯化物含量測(cè)定法”測(cè)定氯離子的含量,再使用公式計(jì)算氯離子吸收降低率. 專家建議1．硅烷浸漬方法系化工產(chǎn)品,切勿口服.應(yīng)放置在兒童找不到的地方.若不慎濺到眼中時(shí),應(yīng)用清水至少?zèng)_洗15分鐘；若不慎口服請(qǐng)立即去醫(yī)院就診.2．小試無誤后再大量使用.使用現(xiàn)場(chǎng)溫度應(yīng)在5℃以上,不允許有明火并保持通風(fēng),應(yīng)讓已處理表面在夏季至少干燥36小時(shí)以上；在冬季至少干燥72小時(shí)以上,這樣才能達(dá)到最佳養(yǎng)護(hù)效果.3．對(duì)大多數(shù)混凝土結(jié)構(gòu)要求滲透深度為4MM,如滲透深度低于此要求,則應(yīng)在相應(yīng)區(qū)域重噴.4．使用硅烷浸漬方法不會(huì)對(duì)原來保護(hù)過的建材表面造成影響.5．儲(chǔ)存陰涼干燥處,存放溫度須在0℃以上,不能與酸、堿、重金屬及其他化合物等共同長期存放,現(xiàn)場(chǎng)不能有明火.6．每次使用過后應(yīng)封好包裝以免失效.7．不明之處請(qǐng)向北京筑寶公司技術(shù)人員咨詢后再大量使用. 應(yīng)用歷史、實(shí)例如何解決混凝土耐久性等系列難題,國外先進(jìn)的硅烷養(yǎng)護(hù)技術(shù)給我們提供了性價(jià)比最優(yōu)的解決之道.此種方法比較傳統(tǒng)防腐措施具有對(duì)需處理的基材表面要求不高,操作簡便易行,用途廣泛的特點(diǎn).其作為一種主要的防腐措施,在國外已被廣泛應(yīng)用于房屋建筑、港口碼頭、公路、橋梁、下水道、供水飲水系統(tǒng)和許多新型的混凝土制品 (砌塊磚、黏土磚、路緣石等) .例如: 噴涂于橋墩中的浪濺區(qū)和水位變動(dòng)區(qū),墻柱靠近地表的干濕交替區(qū)；噴涂于混凝土橋面板和隔離墩；噴涂于彩色砌塊磚的表面 (主要提高防滲及防泛堿的能力) .美國高速公路協(xié)會(huì)把其評(píng)價(jià)為是提高混凝土耐久性的最好措施,我國也在港灣設(shè)計(jì)規(guī)范中把硅烷養(yǎng)護(hù)技術(shù)作為一項(xiàng)重要防腐措施列入其中,并已在廣州鹽田港大規(guī)模應(yīng)用.亞洲典型應(yīng)用項(xiàng)目: 新加坡章宜碼頭 (2800㎡混凝土預(yù)制板保護(hù)) 、新加坡丹戎禺懸索橋 (一座海灣上的人行橋) 、柬埔寨Sihanoukville碼頭 (由于混凝土內(nèi)的鋼筋受到腐蝕,23000㎡的混凝土碼頭已經(jīng)開始退化,經(jīng)過保護(hù)后減少了退化,防止了水和鹽分的進(jìn)一步滲透,據(jù)分析,可以增加10—20年的使用壽命.歐美典型應(yīng)用項(xiàng)目:澳大利亞西尼歌劇院 (巨大的混凝土花瓣部分) 、英國SEVERN大橋等. 推廣此項(xiàng)技術(shù)的意義混凝土作為發(fā)展迅速,需要量巨增的大宗材料,必須綜合評(píng)價(jià)和協(xié)調(diào)混凝土對(duì)原材料、土地、水和勞動(dòng)力等資源消耗、能源消耗和環(huán)境付出的代價(jià)與經(jīng)濟(jì)、社會(huì)效益,走可持續(xù)發(fā)展道路.可持續(xù)發(fā)展本質(zhì)是努力應(yīng)用科學(xué)的、技術(shù)和經(jīng)濟(jì)的知識(shí),去糾正無節(jié)制的技術(shù)激增所造成的負(fù)面后果.可持續(xù)發(fā)展的主要方面是通過全面的保護(hù)和減少浪費(fèi)來更有效地利用資源.因此,混凝土可持續(xù)發(fā)展的出路就是應(yīng)用現(xiàn)代混凝土養(yǎng)護(hù)的科學(xué)技術(shù)增加混凝土的使用壽命,提高耐久性,盡量減少造成修補(bǔ)或拆除的的浪費(fèi).走混凝土可持續(xù)發(fā)展的之路,最重要的是提高混凝土結(jié)構(gòu)耐久性設(shè)計(jì)和科學(xué)的養(yǎng)護(hù)方法,所以硅烷養(yǎng)護(hù)技術(shù)是解決混凝土材料可持續(xù)發(fā)展的重要措施.北京筑寶新技術(shù)有限公司 技術(shù)部
過量噴涂
何為過量噴涂,剛開始接觸的朋友不好掌握,它是指在一定面積上充分地噴涂產(chǎn)品.即,在平面能保持濕潤狀態(tài)30秒以上,在垂直面保證液體的垂流長度在15cm以上.
垂直過量噴涂 水平過量噴涂
北京筑寶新技術(shù)有限公司 售后服務(wù)部
有機(jī)硅改性涂料的研究進(jìn)展
有機(jī)硅樹脂是以Ｓｉ-Ｏ-Ｓｉ鍵為主鏈、硅原子上連接有機(jī)基團(tuán)的交聯(lián)型半無機(jī)高聚物,是一類熱固性高分子材料.有機(jī)硅樹脂盡管具有優(yōu)異的耐熱性、耐候性、電絕緣性、耐化學(xué)藥品性、憎水性及阻燃性,但也存在一些問題,如附著力和耐有機(jī)溶劑性差,因固化溫度高、固化時(shí)間長,不便于大面積施工.所以,直接用作涂料的成膜劑受到限制.為充分發(fā)揮有機(jī)硅樹脂的優(yōu)點(diǎn),同時(shí)克服其缺點(diǎn),可用有機(jī)樹脂進(jìn)行改性. 改性方法主要有物理共混法和化學(xué)共聚法.大多數(shù)情況下,有機(jī)硅樹脂只有通過化學(xué)改性才能取得良好的改性效果.化學(xué)改性主要是通過縮聚、自由基聚合及加成反應(yīng) (實(shí)際應(yīng)用中大都采用縮聚反應(yīng)) ,在聚有機(jī)硅氧烷主鏈的末端或側(cè)鏈連接上其它有機(jī)樹脂,形成嵌段、接枝或互穿網(wǎng)絡(luò)共聚物,從而賦予有機(jī)硅樹脂新的性能,使其獲得新的應(yīng)用.有機(jī)硅樹脂與其它有機(jī)樹脂的反應(yīng)可預(yù)先在溶液中完成,也可在成膜時(shí)完成；既可是單組分,又可是雙組分.在涂料工業(yè)中,用有機(jī)硅樹脂對(duì)其它有機(jī)樹脂進(jìn)行改性時(shí),有機(jī)硅樹脂的用量一般在30%～50%之間.用量低于30%,改性效果不明顯;用量高于50%,則成本太高.近年來,國內(nèi)外有機(jī)硅改性樹脂涂料的品種主要有有機(jī)硅改性醇酸樹脂、聚酯和聚丙烯酸酯、環(huán)氧樹脂、聚氨酯涂料等.有機(jī)硅改性聚酯和聚丙烯酸酯涂料因具有優(yōu)異的耐候性、耐酸性、耐沾污性和對(duì)無機(jī)基材的附著力而倍受青睞,大量用于金屬板材的預(yù)涂裝、機(jī)器設(shè)備的涂裝及建筑物內(nèi)外墻的耐候裝飾.帶端羥基的聚酯和聚丙烯酸酯均可用多羥基的有機(jī)硅低聚物 (每分子的平均羥基數(shù)約為3-5個(gè)) 進(jìn)行改性.有機(jī)硅樹脂上的羥基需先進(jìn)行醚化;然后在催化劑 (如四丁基錫或四異丙基錫) 存在下,于140℃左右進(jìn)行縮聚反應(yīng),通過粘度變化確定反應(yīng)終點(diǎn).此類有機(jī)硅改性樹脂的固化溫度低 (甚至可以室溫固化) 、介電性能優(yōu)異、粘附性良好,耐水防潮性、保光性及抗粉化性更佳.
砂敵系列砂漿清洗劑操作指導(dǎo)
歡迎您選用北京筑寶公司生產(chǎn)的優(yōu)秀產(chǎn)品,本公司系列建筑清洗劑系筑寶公司科研中心經(jīng)過多年引進(jìn)、吸收,采用最新科技.結(jié)合國內(nèi)施工現(xiàn)場(chǎng)的污染情況生產(chǎn)的一代嶄新產(chǎn)品.使用方法:1.清洗時(shí),請(qǐng)您用清水先將墻面沖泡一遍,然后用海綿或毛巾沾上清洗劑擦洗,然后用清水把殘留液清洗干凈即可. (注：污染較重的地方請(qǐng)用清洗劑噴涂于表面,待反應(yīng)后,用扁鏟鏟掉,再噴涂一遍,即擦得干干凈凈.) 2.如果麻面磚,陶土轉(zhuǎn)或其他不帶釉面的瓷磚請(qǐng)用毛刷刷洗.3.清洗時(shí)最好兩人為一組流水作業(yè),一人用清洗劑洗瓷磚表面,另一人用清水沖洗.此方法可防止清洗不徹底和第二次污染,并且能達(dá)到節(jié)約工時(shí)提高效率的目的.4.磚面水泥砂漿清除后,請(qǐng)用清水盡快將生成物及殘留液徹底沖凈,防止水分干燥后水泥等殘留物在瓷磚表面造成不干凈現(xiàn)象.5.不銹鋼,鍍件金屬和純粹水泥地面不能使用本品.6.遇不明之處應(yīng)先向北京筑寶公司技術(shù)人員咨詢后再使用.
筑寶系列返堿 (泛堿) 清除劑、阻止劑使用操作方法
采用石材、瓷磚、清水混凝土、涂料等裝飾的外墻,都會(huì)不同程度地使用水泥材料,水泥中的主要成份是硅酸鈣(CaSiO3),它是一種弱酸強(qiáng)堿鹽,在遇水的情況下,硅酸鈣水解呈堿性,其化學(xué)式為:CaSiO3 + H2O→水解→Ca2+ +H2SiO3 + OH-。施工初期,由于大量使用水,通過毛細(xì)作用將Ca2+、OH-通過建材的毛孔和縫隙滲透到表面。到達(dá)表面后,由于水份的蒸發(fā),Ca2+、Na+、K+、OH- 等離子形成白色粉末的鹽類結(jié)晶,此種現(xiàn)象稱為泛堿現(xiàn)象。由于這些白色晶體的逐漸擴(kuò)大,形成結(jié)晶壓,會(huì)對(duì)建材表面造成破壞,嚴(yán)重影響表面的裝飾效果和建材強(qiáng)度。
返堿(泛堿)通常表現(xiàn)為墻身和裝飾面泛霜、泛白、析白、起霜、返潮、起泡、粉化、起鼓、空鼓、開裂、剝落、發(fā)霉、結(jié)晶、侵蝕等多種現(xiàn)象。
返堿 (泛堿) 不僅是破壞建筑物表面的美觀,更主要是破壞了建材的強(qiáng)度,使整個(gè)建筑物處于危險(xiǎn)的使用環(huán)境中。筑寶系列返堿 (泛堿)清除劑、阻止劑使用操作方法:
北京筑寶公司經(jīng)十余年研究、開發(fā),已形成一套全系列的相關(guān)產(chǎn)品,積累了大量豐富的經(jīng)驗(yàn)和案例,擁有國內(nèi)最先進(jìn)的處理工藝和手段。
筑寶800系列返堿 (泛堿) 清除劑是一種水基環(huán)保液體產(chǎn)品,可直接刷涂于處理表面,約有5-10秒反應(yīng)后,用水將表面沖洗干凈即可。筑寶800系列有清洗返堿 (泛堿) ,短時(shí)延緩析出新返堿 (泛堿) 的作用。
筑寶500系列返堿 (泛堿) 阻止劑有水基和油性環(huán)保型兩類產(chǎn)品,可直接刷涂于處理表面,充分反應(yīng)后,將會(huì)極大減少或杜絕返堿 (泛堿) 現(xiàn)象再次出現(xiàn)。
筑寶系列返堿 (泛堿) 清除劑、阻止劑可廣泛用于石材、瓷磚、涂料、混凝土制品(如砌塊磚、路緣石、仿古磚、文化石等) 等表面。產(chǎn)品特點(diǎn)鮮明,不改變建材外觀和顏色,操作簡便無須專業(yè)人員。產(chǎn)品選擇方法:
1、未出現(xiàn)泛堿損害:針對(duì)不同情況,可直接使用筑寶500系列產(chǎn)品。
2、已出現(xiàn)泛堿損害:先選擇筑寶800系列產(chǎn)品,清除并延緩泛堿損害,然后針對(duì)不同情況,再使用筑寶500系列產(chǎn)品。
